MK-500-QK-T
以下參數為標準參數，具體可根據客戶要求提供個性化定制方案。
性能參數：
|
型號 |
加工范圍 |
單爪行程 |
單爪推力 |
通孔尺寸（mm） |
回轉精度 |
重復定位精度 |
額度轉速 |
極限轉速 |
許用氣壓 |
總質量 |
|
MK-500-QK-T |
20-520 |
126mm |
1032kg.f |
520 |
＜0.15mm |
＜0.1mm |
120r/min |
200r/min |
0.4-1.0MPa |
680Kg |
推薦齒輪及其安裝方式：
|
型號 |
主動齒輪 |
從動齒輪 |
速比 |
螺旋角 |
主動輪安裝方式 |
|
MK-500-QK-T |
M2.5*Z41 |
M2.5*Z246 |
6 |
10°15′47″ |
法蘭 |
推薦減速機規格以及產生性能參數：
|
型號 |
推薦減速機規格 |
減速比 |
總減速比 |
電機功率KW |
額定輸入轉速RPM |
最高轉速RPM |
最大空移速度RPM |
最大切割速度RPM |
最大角加速度rad/s² |
轉動慣量kg*cm |
慣量比(%) |
|
MK-500-QK-T |
140 |
10 |
60 |
5 |
2000 |
3000 |
50 |
50 |
15 |
730000 |
152 |

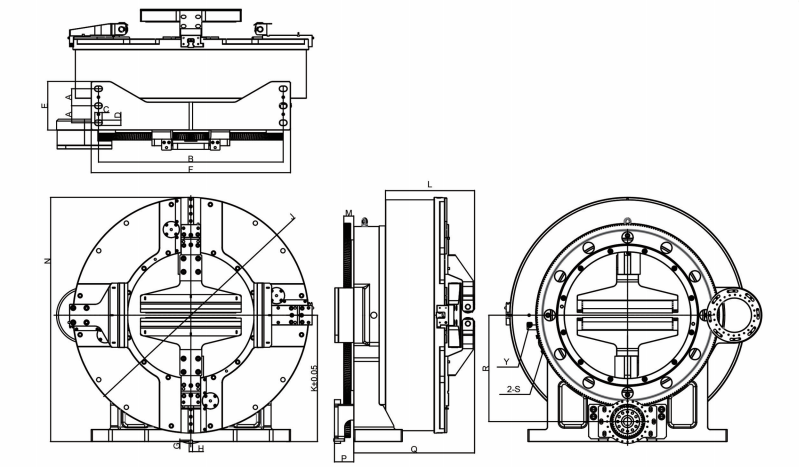

外形參數：
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
M |
P |
Q |
R |
S（ 氣管） |
Y（接近 開關） |
|
MK-500-QK-T |
70 |
760 |
30 |
22 |
200 |
820 |
6 |
12 |
970 |
520 |
1005 |
79.5 |
497 |
437.5 |
φ10 |
NPN
NC |

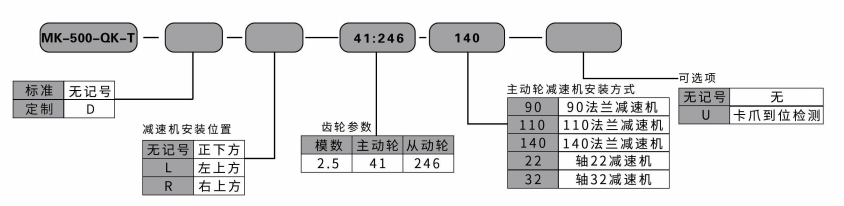

型號表示法：
