MK-500-HK
以下參數為標準參數，具體可根據客戶要求提供個性化定制方案。
性能參數：
|
型號 |
加工范圍 |
單爪行程 |
單爪推力 |
回轉精度 |
重復定位精度 |
額度轉速 |
極限轉速 |
許用氣壓 |
總質量 |
|
MK-500-HK |
15-500 |
50mm |
945kg.f |
＜0.15mm |
＜0.1mm |
120r/min |
200r/min |
0.4-1.0MPa |
390Kg |
推薦齒輪及其安裝方式：
|
型號 |
主動齒輪 |
從動齒輪 |
速比 |
螺旋角 |
主動輪安裝方式 |
|
MK-500-HK |
M2.5*Z38 |
M2.5*Z114 |
3 |
10°38′18″ |
法蘭 |
推薦減速機規格以及產生性能參數：
|
型號 |
推薦減速機規格 |
減速比 |
總減速比 |
電機功率KW |
額定輸入轉速RPM |
最高轉速RPM |
最大空移速度RPM |
最大切割速度RPM |
最大角加速度rad/s² |
轉動慣量kg*cm |
慣量比(%) |
|
MK-500-HK |
110B |
20 |
60 |
3 |
2000 |
3000 |
50 |
50 |
20 |
158000 |
77.94 |

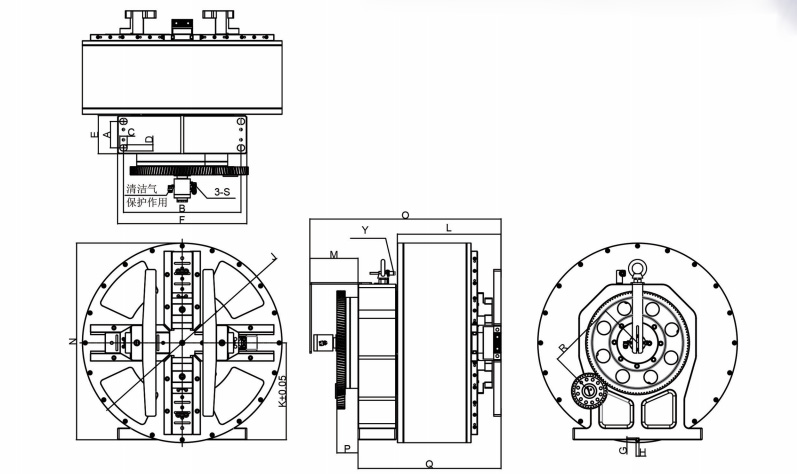

外形參數：
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
M |
P |
Q |
R |
S（ 氣管） |
Y（接近 開關） |
|
MK-500-HK |
90 |
400 |
25 |
21 |
130 |
440 |
6 |
12 |
680 |
300 |
164 |
72 |
487 |
232 |
φ10 |
NPN
NC |
型號表示法：
