MK-230-QK-S
以下參數為標準參數，具體可根據客戶要求提供個性化定制方案。
性能參數：
|
型號 |
加工范圍 |
單爪行程 |
單爪推力 |
通孔尺寸（mm） |
回轉精度 |
重復定位精度 |
額度轉速 |
極限轉速 |
許用氣壓 |
總質量 |
|
MK-230-HK-S |
15-230 |
108.5mm |
150kg.f |
235 |
<0.1mm |
<0.05mm |
150r/min |
300r/min |
0.4-1.0MPa |
380Kg |
推薦齒輪及其安裝方式：
|
型號 |
從動齒輪 |
主動齒輪 |
速比 |
螺旋角 |
主動輪安裝方式 |
|
MK-230-HK-S |
斜齒 M2.5*Z236 |
斜齒 M2.5*Z36 |
6 |
0 |
法蘭 |
推薦減速機規格以及產生性能參數：
|
型號 |
推薦減速機規格 |
減速比 |
總減速比 |
電機功率KW |
額定輸入轉速 |
最高轉速 |
最大空移速度 |
最大切割速度 |
最大角加速度rad/s² |
轉動慣量kg*cm |
慣量比(%) |
|
MK-230-HK-S |
140 |
7 |
42 |
3 |
2000 |
3000 |
80 |
80 |
30 |
90000 |
63.35 |

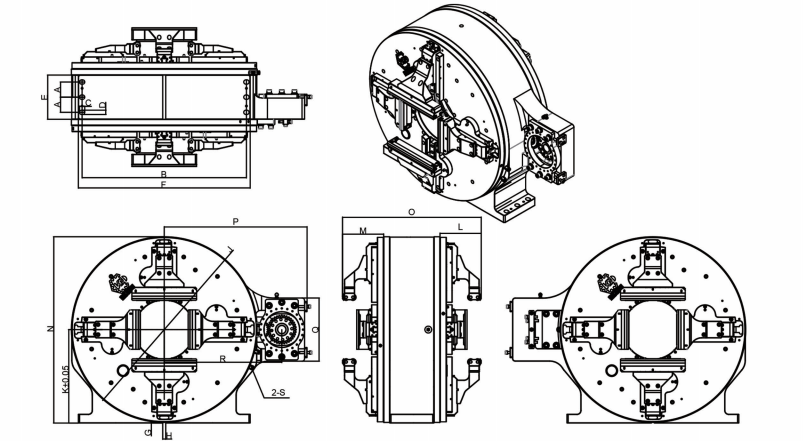

外形參數：
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
R |
S（ 氣管） |
Y（接近 開關） |
|
MK-230-HK-S |
60 |
650 |
21 |
17 |
175 |
680 |
6 |
12 |
735 |
370 |
162.8 |
162.8 |
734 |
565 |
250 |
465 |
φ8 |
NPN
NC |

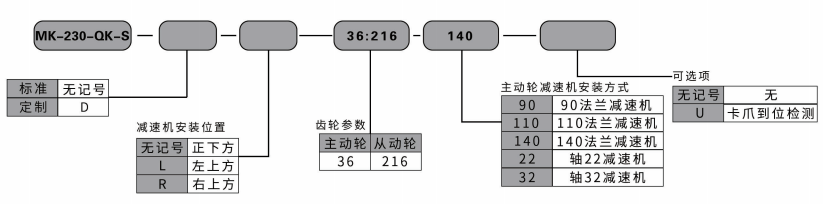

型號表示法：
