MK-230-QK-T
以下參數為標準參數，具體可根據客戶要求提供個性化定制方案。
性能參數：
|
型號 |
加工范圍 |
單爪行程 |
單爪推力 |
通孔尺寸 |
回轉精度 |
重復定位精度 |
額度轉速 |
極限轉速 |
許用氣壓 |
總質量 |
|
MK-230-QK-T |
15-230 |
108.5mm |
150kg.f |
235 |
<0.1mm |
<0.05mm |
150r/min |
300r/min |
0.4-1.0MPa |
240Kg |
推薦齒輪及其安裝方式：
|
型號 |
從動齒輪 |
主動齒輪 |
螺旋角 |
速比 |
主動輪安裝方式 |
|
MK-230-QK-T |
斜齒 M2.5*Z210 |
斜齒 M2.5*Z70 |
13°32′10" |
3 |
法蘭 |
|
MK-230-QK-T |
斜齒 M2.5*Z204 |
斜齒 M2.5*Z51 |
11°15′17" |
4 |
法蘭 |
推薦減速機規格以及產生性能參數：
|
型號 |
推薦減速機規格 |
減速比 |
總減速比 |
電機功率KW |
額定輸入轉速RPM |
最高轉速RPM |
最大空移速度RPM |
最大切割速度RPM |
最大角加速度rad/s² |
轉動慣量kg*cm |
慣量比(%) |
|
MK-230-QK-T |
140 |
7 |
28 |
3 |
2000 |
3000 |
107 |
95 |
44 |
55000 |
116 |

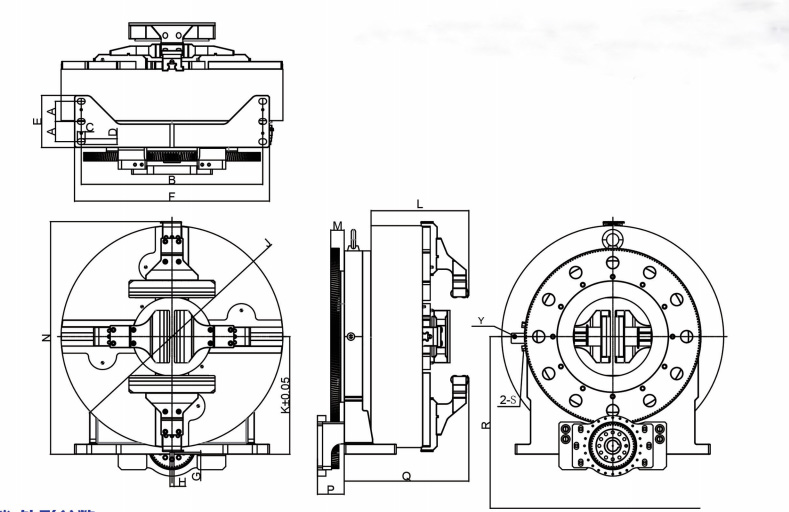

外形參數：
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
R |
S（ 氣管） |
Y（接近 開關） |
|
MK-230-QK-T |
60 |
540 |
23 |
17 |
155 |
580 |
6 |
12 |
660 |
350 |
291 |
40 |
672 |
79.5 |
371 |
325 |
φ8 |
NPN
NC |

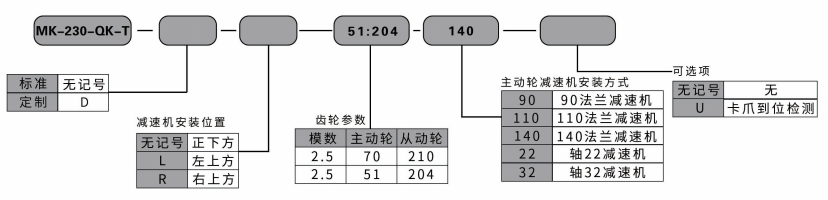

型號表示法：
