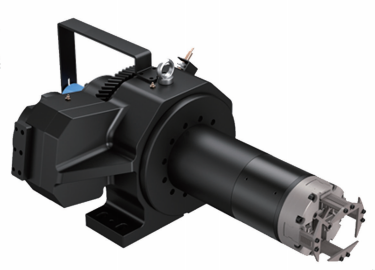

MK-120-HK
以下參數為標準參數，具體可根據客戶要求提供個性化定制方案。
性能參數：
|
型號 |
加工范圍 |
單爪行程 |
單爪推力 |
通孔尺寸（mm） |
回轉精度 |
重復定位精度 |
額度轉速 |
極限轉速 |
許用氣壓 |
總質量 |
后卡前進最快速度（m/s） |
|
MK-120-HK |
8-120 |
30mm |
50kg.f |
5 |
<0.1mm |
<0.05 m m |
200r/m in |
300r/min |
0.4-1 .OMPa |
70Kg |
45 |
推薦齒輪及其安裝方式：
|
型號 |
從動齒輪 |
主動齒輪 |
速比 |
螺旋角 |
主動輪安裝方式 |
|
MK-120-HK |
斜齒 M2.5*Z84 |
斜齒 M2.5*Z28 |
3 |
21°2′22" |
法蘭 |
推薦減速機規格以及產生性能參數：
|
型號 |
推薦減速機規格 |
減速比 |
總減速比 |
電機功率KW |
額定輸入轉速 |
最高轉速 |
最大空移速度 |
最大切割速度 |
最大角加速度rad/s² |
轉動慣量kg*cm |
慣量比(%) |
|
MK-120-HK |
110B |
5 |
15 |
1.5 |
2000 |
3000 |
160 |
133 |
131.42 |
1600 |
40 |

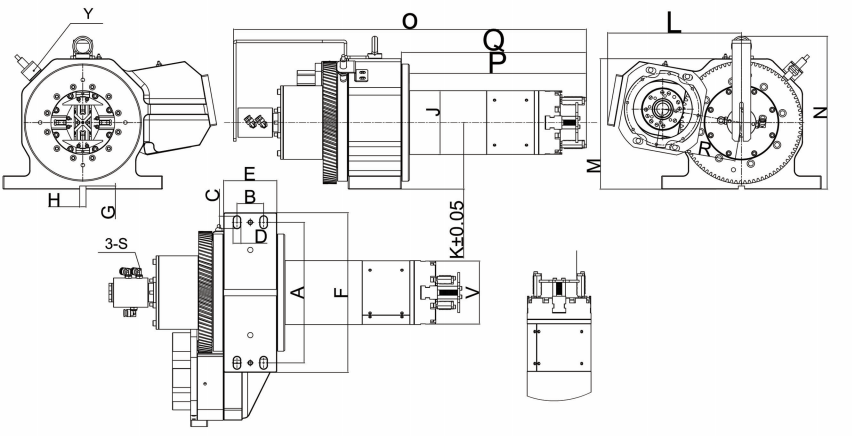

外形參數：
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S（ 氣管） |
v |
Y（接近 開關） |
|
MK-120-HK |
264 |
50 |
23 |
13 |
100 |
300 |
6 |
12 |
120 |
125 |
251 |
245 |
280 |
663 |
333 |
343 |
150 |
φ8 |
160 |
PNP
NC |

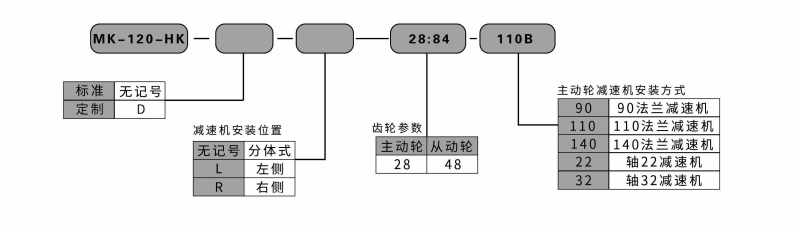

型號表示法：
